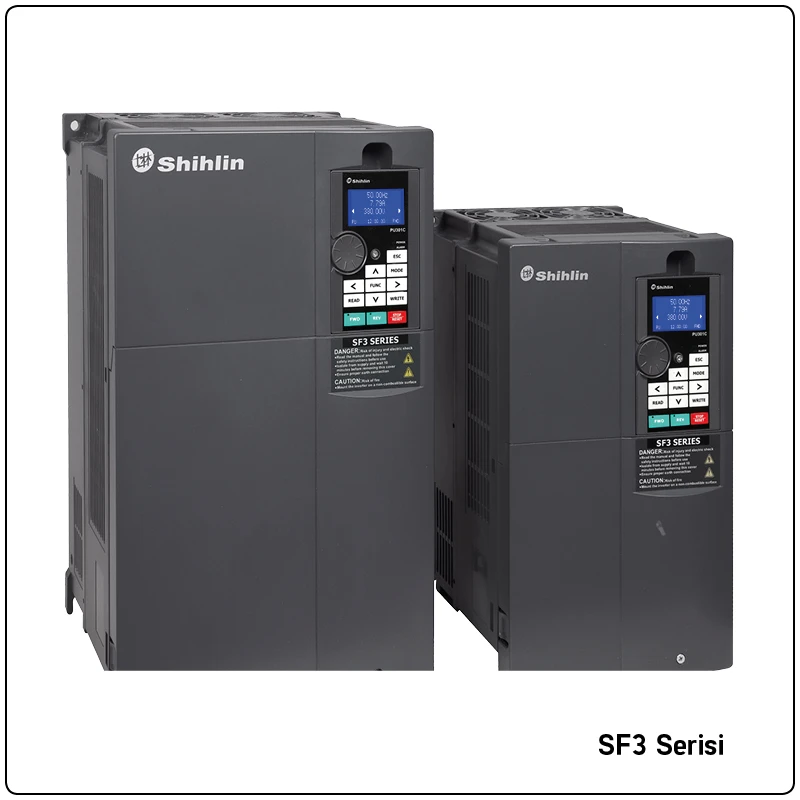

SF3 Serisi AC Motor Sürücüleri

Açıklama

SF3 Serisi Özellikleri

• Çift-Yüklü Yüksek Performanslı Vektör Kontrol AC Motor Sürücü
• 3 faz 440V besleme ve geniş güç aralığı:
• 5.5kW – 355kW normal yük (ND)
• 3.7kW – 315kW ağır yük (HD)
• Normal yük uygulamalar: Havalandırma, Fan, Pompa, Hava kompresörleri, Konveyörler ve hafif yük kullanan diğer uygulamalar.
• Aşırı yük dayanımı: %120 60sn normal yükler (ND),  %150 60sn ağır yükler (HD)
• Sensörsüz Vektör Kontrol (SVC) çalışmada 0.5Hz’de %150 yüksek başlangıç torku
• 0-599 Hz çıkış frekans aralığı
• Voltaj düşmesinde geçici karşılama, Rejenerasyondan korunma fonksiyonları
• Dahili PU301C LCD ekranlı taşınabilir keypad. Ayar Çarkı aracılığı ile parametre ayarlama, monitoring, parametre kopyalama ve kaydetme sağlar.
• Yangın Modu (Fire-Mode) özelliği mevcuttur.
• Gelişmiş PID fonksiyonu, Çoklu ve Sıralı Pompa kontrol fonksiyonu
• Asenkron (IM) motor ve PM motor (SPM & IPM) kontrolü
• Düşük gürültü taşıyıcı dalga kontrolü (Soft-PWM)
• Çoklu I/O Terminalleri: 10 adet DI (1ad pulse giriş), 5 adet DO (2ad Röle, 2ad Transistör, 1ad pulse çıkış), 3 adet analog giriş, 2 adet analog çıkış
• V/F skaler, Genel Flux vektör, Sensörsüz vektör (SVC) motor kontrol metodları seçilebilir.
• Dahili PLC fonksiyonu: 21 temel komut ve 14 uygulama komutu ile kolay programlama için PLC ladder yazılımı.
• Faz hatası, kısa devre, toprak sızıntı, düşük voltaj, motor aşırı ısınma (PTC) sinyali, elektrolitik kapasitör ömrü vb. gibi gelişmiş korumalar. 12 set alarm kaydı.
• Tüm serilerde dahili RFI filtre mevcuttur.
• DC-BUS ana enerji kontaktörü DC bobinlidir. (SF3-043-55K/45KG ve üzeri)
• Dahili RS485 bağlantı portu (RJ-45 jack tipi ve vidalı terminal tip birlikte)
• Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi (115.2k bps’e kadar)
• Profibus/Devicenet/CANopen/Ethernet/EtherCAT haberleşme, I/O genişleme kart opsiyonları
• Dahili fren kıyıcı: SF3-043-45K/37KG ve altı modellerde dahili olarak mevcuttur.
• Koruma sınıfı: SF3-043-45K/37KG ve altı modellerde IP20/NEMA Type 1,
  üst modellerde ise IP00 Open Type.
• Parametre password koruması
• CE onaylı

  Üç Faz 380VAC Besleme

  Ürün Kodu	Güç	Akım (ND/HD)
  SF3-043-5.5K/3.7KG-02	5.5kW	13A/9A
  SF3-043-7.5K/5.5KG-02	7.5kW	18A/13A
  SF3-043-11K/7.5KG-02	11kW	24A/18A
  SF3-043-15K/11KG-02	15kW	32A/24A
  SF3-043-18.5K/15KG-02	18.5kW	38A/32A
  SF3-043-22K/18.5KG-02	22kW	45A/38A
  SF3-043-30K/22KG-02	30kW	60A/45A
  SF3-043-37K/30KG-02	37kW	73A/60A
  SF3-043-45K/37KG-02	45kW	91A/73A
  SF3-043-55K/45KG-02	55kW	110A/91A
  SF3-043-75K/55KG-02	75kW	150A/110A
  SF3-043-90K/75KG-02	90kW	180A/150A
  SF3-043-110K/90KG-02	110kW	220A/180A
  SF3-043-132K/110KG-02	132kW	260A/220A
  SF3-043-160K/132KG-02	160kW	310A/260A
  SF3-043-185K/160KG-02	185kW	340A/310A
  SF3-043-220K/185KG-02	220kW	425A/340A
  SF3-043-250K/220KG-02	250kW	480A/425A
  SF3-043-280K/250KG-02	280kW	530A/480A
  SF3-043-315K/280KG-02	315kW	620A/530A
  SF3-043-355K/315KG-02	355kW	683A/620A

  Ürün Kodu	Açıklamalar
  BKU-040-45K	Frenleme ünitesi, 45kW
  BKU-040-160K	Frenleme ünitesi, 160kW
  PU301	LED keypad
  PU301C	LCD keypad
  PD302	Profibus-DP haberleşme kartı
  DN301	DeviceNet haberleşme kartı
  CP301	CanOpen haberleşme kartı
  EP301	Ethernet haberleşme kartı
  EC301	EtherCAT haberleşme kartı
  EB362R	4DI, 2DO transistör I/O kartı
  EB308R	6DO röle çıkış kartı
